图一：检品机（局部）与计数光电传感器
上图（一）中的光电传感器是一个计数检测光电，安装在一台检品机器上。

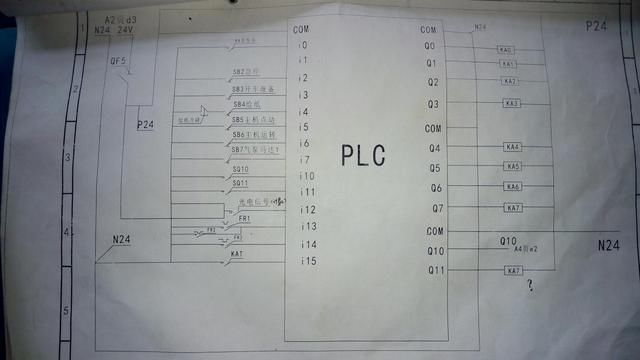

当一件合格的产品--纸质商标，经过计数光电，纸张遮挡住光电传感器发出的光时，光电开关（传感器）动作，向PLC的输入端子i12输送一个电信号。

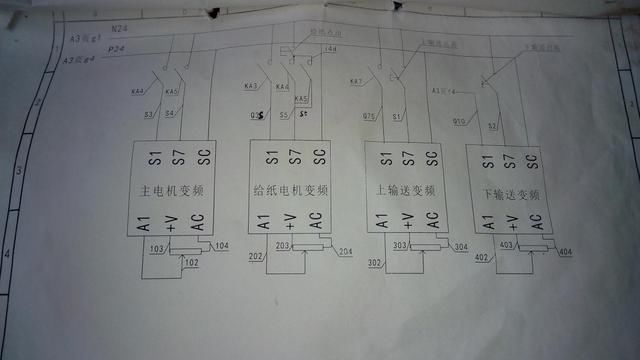

PLC得到一个电信号后，将数据反馈给电脑计数系统的同时，也会由输出端Q7输出一个电信号给继电器KA7，继电器KA7线圈得电吸合，继电器常开触点KA7闭合，上输送变频器得到一个动作电信号后输出电源给上输送电机。
图三
图四
上输送电机得电运行，带动输送带将合格商标向前运送。

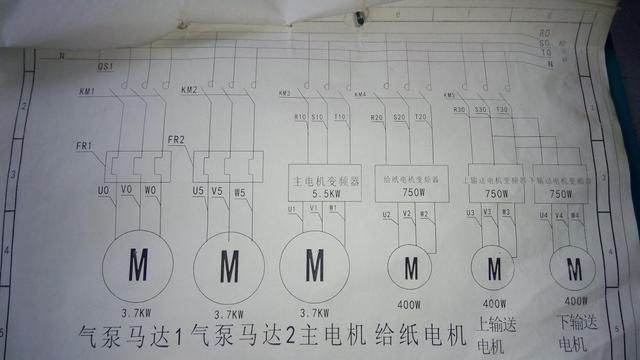

图五
从上图（二）可看出，此检品机所选择的是一个三线常开型NPN计数光电开关（传感器）。在无纸质商标通过时，光电开关不动作；当有合格商标通过时，光电开关动作，输出给PLC的是一个负电信号。
